Serie AFT
Serie di Ventilatori CometFans AFT per Applicazioni Navali
‘I ventilatori della serie AFT sono progettati per garantire efficienza e affidabilità nei sistemi di ventilazione di bordo, inclusi sale macchine, locali ausiliari e alloggi. La regolazione di velocità e prestazioni consente di adattarsi alle diverse condizioni operative tipiche delle applicazioni navali.
Le giranti MAP e AVP assicurano elevata efficienza e bassa rumorosità, mentre la struttura robusta resiste ad atmosfere umide e ambienti aggressivi tipici dell’ambiente marino.
Disponibili in numerose configurazioni e materiali anticorrosione, i ventilatori AFT sono progettati secondo criteri consolidati.
La versatilità delle pale, da 3 a 12 per girante, permette di ottenere la soluzione ideale per ogni applicazione navale. Sono adatti per portate elevate e pressioni medio-basse, con una gamma di diametri da 800 mm a 5000 mm.
Le applicazioni tipiche includono ventilazione di sale macchine e locali tecnici, installazioni a bassa rumorosità, grandi diametri dove l’accoppiamento diretto tra girante e motore è impossibile, ambienti con aria molto umida dannosa per il motore elettrico e situazioni in cui, per normativa o esigenze di impianto, il motore deve essere posto all’esterno del flusso d’aria.

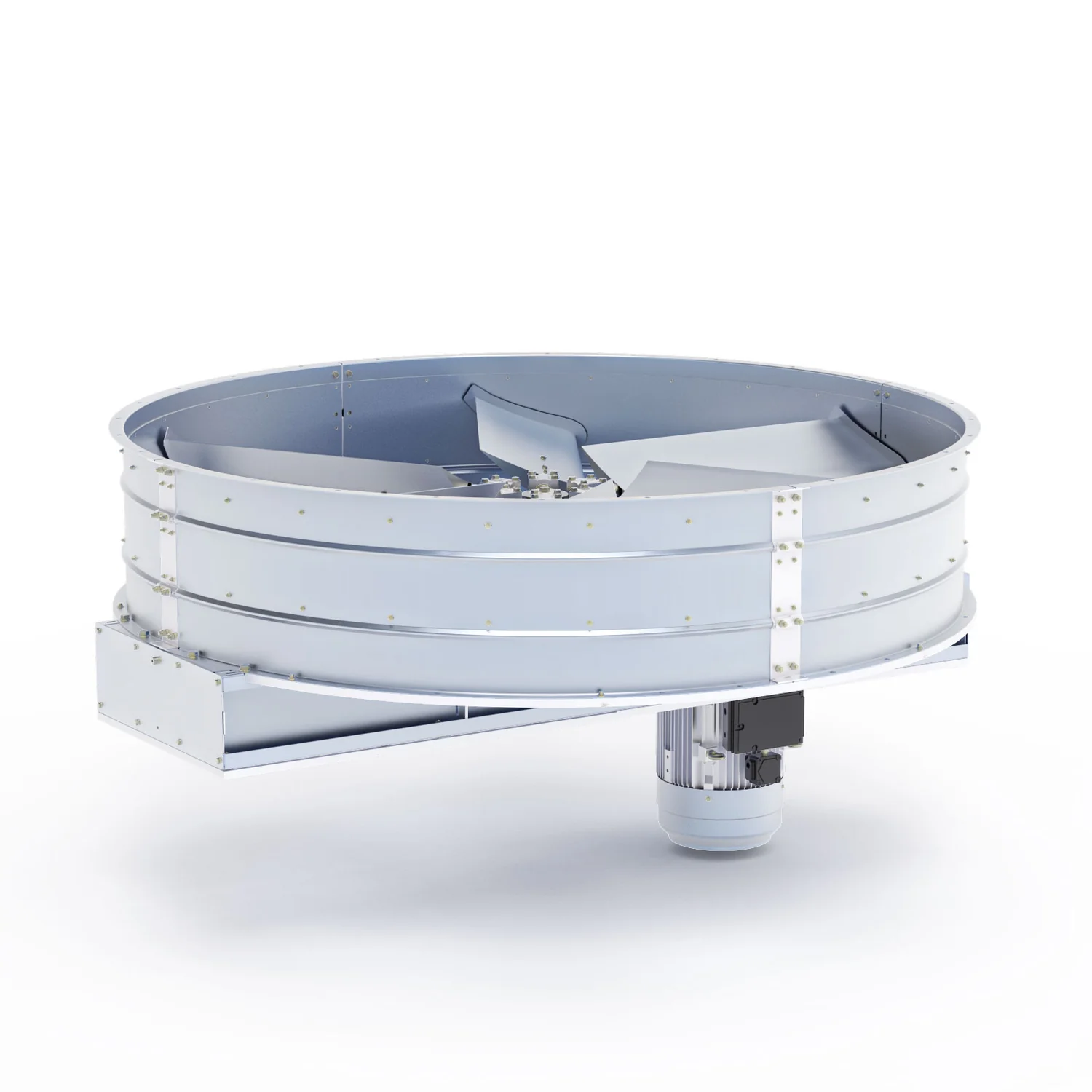

Le tre configurazioni disponibili sono AFTE (motore esterno), AFTS (asse verticale, motore sospeso sotto la virola) e AFTN (motore interno) e consentono installazioni orizzontali o verticali in funzione degli spazi e dei percorsi aria tipici del layout nave.
Le giranti a profilo alare, a bassa rumorosità, prevedono calettamento variabile: da fermo (MAP) o in movimento (AVP). I materiali (lega di alluminio, FRP, PP, PA) e l’equilibratura secondo ISO 1940/ISO 14694 assicurano prestazioni e livelli di vibrazione idonei all’impiego navale.
Le carpenterie sono tutte in lamiera d’acciaio elettrosaldata (ASME XI e/o ISO 3834-2), realizzate in settori per i diametri maggiori. Sono disponibili a richiesta boccagli d’ingresso conici o ellittici.
La finitura standard è con zincatura a caldo, per garantire la migliore resistenza in ambiente industriale (verniciatura disponibile su richiesta).
I motori AC trifase o DC sono conformi alla famiglia EN/IEC 60034 su richiesta sono disponibili esecuzioni per aree classificate (ATEX/IECEx: EN 14986, IEC 60079-14).
Collaudi e requisiti prestazionali:
- prove aerodinamiche ISO 5801 / AMCA 210
- livelli di vibrazione ISO 14694, rumorosità ISO 13347;
opzioni di qualifiche per settore navale, disponibili a portafoglio.
- Ventilazione sala macchine: immissione/estrazione per motori principali, ausiliari e sistemi di raffreddamento.
- Locali ausiliari: compressori, bow‑thruster room, officine e magazzini tecnici.
- Spazi tecnici con motori fuori flusso: installazioni che richiedono il motore esterno all’airstream per umidità elevata/atmosfera salina.
- Locali con requisiti di bassa rumorosità: ponti alloggio e aree sensibili.
- Spazi potenzialmente classificati (su richiesta): verniciatura/paint locker, pump room; esecuzioni in linea con EN 14986 / IEC 60079‑14 se richieste.
- AFTE 800 ÷ 2240 Assiale con trasmissione a cinghia 0,55 ÷ 45
- AFTS 2000 ÷ 4800 Assiale con trasmissione a cinghia 5.5 ÷ 90
- AFTN 1600 ÷ 2240 Assiale con trasmissione a cinghia 5.5 ÷ 55
